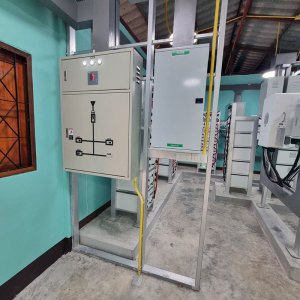

Distribution Board (DB) ขนานกับระบบไฟฟ้าภายในแรงดันไฟต่ำ
ระบบแรงดันไฟต่ำแบบ AC 3 เฟส คือระบบไฟฟ้ากระแสสลับที่ใช้สายไฟ 3 เส้น (สายไลน์) พร้อมสายสายนิวทรอลอีก 1 เส้น (รวมเป็น 4 เส้น) เพื่อจ่ายกำลังไฟฟ้าให้โหลดที่มีการใช้ไฟปริมาณมาก เช่น โรงงานอุตสาหกรรม, อาคารพาณิชย์ หรือบ้านพักอาศัยขนาดใหญ่โดยมีแรงดันไฟฟ้าระหว่างสายไลน์กับสายไลน์อยู่ที่ 380−400โวลต์ และแรงดันระหว่างสายไลน์กับสายนิวทรอลอยู่ที่220−230โวลต์
โวลต์

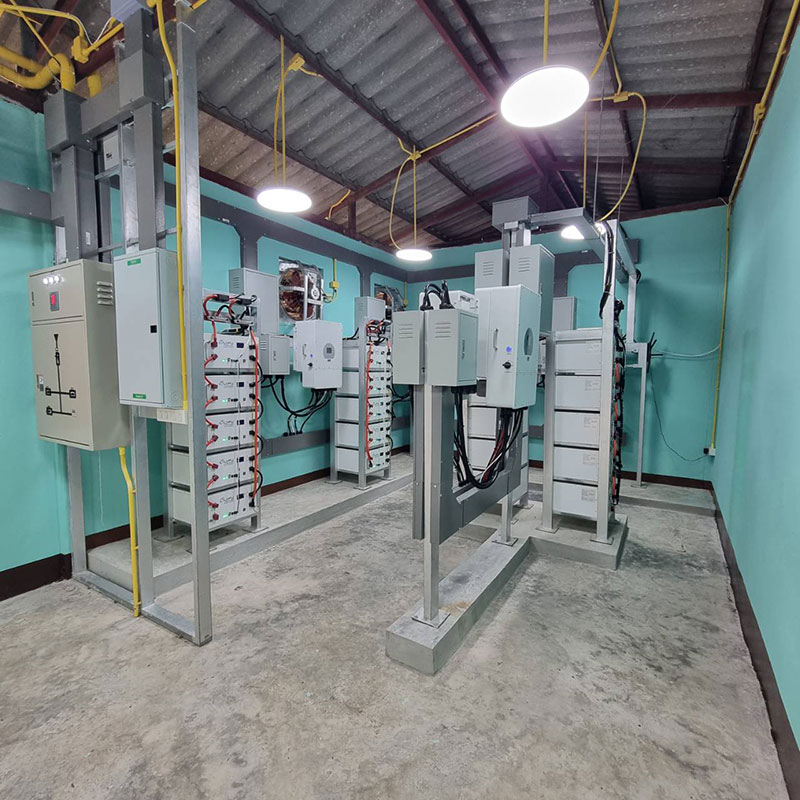

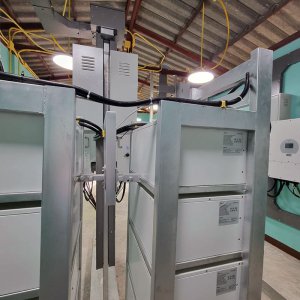

โครงสร้างเหล็ก ขนาด 1 1/2″ x 3″ หนา 1.8mm. ติดตั้งบนยกพื้นคอนกรีตหนา 10cm. ด้วยแผ่นเพลทเหล็กและพุก บางส่วนมีชุดติดตั้งที่ผนังด้านหลังกันโค่นล้มเนื่องจากแบตเตอรี่มีน้ำหนักประมาณ 80 Kg./pcs
โดยภาพรวมการออกแบบ :
- ทำโครงสร้างโลหะเพื่อใช้ติดตั้งอุปกรณ์ไฟฟ้าที่มีน้ำหนักมากสาเหตุผนังโครงสร้างเป็นอิฐบล็อกรับน้ำหนักแขวนได้น้อย
- วางผังห้องให้โปร่งโล่ง อากาศถ่ายเทได้สดวกขณะทำงานคือปกรณ์ไฟฟ้าแปลงไฟจาก DC.เป็นAC. มีความร้อนรวมถึงระบบชาร์ทไฟdc.48v.ที่แบตเตอรี่มีความร้อนเช่นเดียวกัน
- สามารถเดินได้รอบเพื่อสดวกการทำงาน
